便携式金相显微镜又名现场金相显微镜。由于其进行检测时不会破坏工件，能保证工件的完整性，从而广泛适用于航空、机械、车辆、、冶金、轧辊、锅炉及压力容器的制造及检验，石油化工、铁路、造船、电厂、设备安装、大型模具、检测、质量监督、理化试验室等行业应用。还可应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。
主要功能：

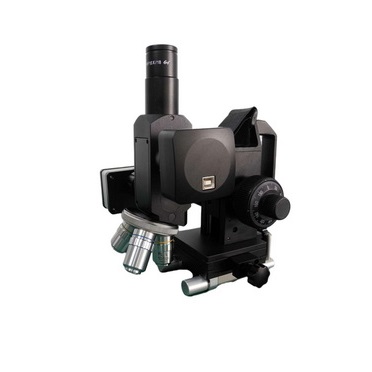

PD20是一系列新型用于现场观察、分析的金相显微镜。
● 采用标准195光学系统，配置平场消色差金相物镜；
● 视野范围大，视场背景均匀，成像分辨率高、质量清晰，眼点高，观察更舒适；
● 采用3W高还原真彩LED光源，支持适配器、充电宝、手机（反充）、车载供电等设备供电；
● 采用粗微动同轴调焦机构，满足国家对金相显微镜所制定的行业标准，两级差速手轮，实现对目标的快速和精准对焦功能；
● 摄像头可与观察筒同时观察，通过智能手机、平板电脑等智能设备同步成像；
● 可选配数码摄像装置（工业相机）、金相评级软件，亦可升级更多其他附件，以适应更多工况条件使用；
● 适用场合∶工厂检测检验、野外金属观察、锅炉表面检测，教学实验教室等；
● 应用范围:金属、矿产、陶瓷、电子等。
技术参数：
|
光学系统
|
有限远色差校正光学系统
|
|
放大倍数范围
|
40×～1000×
|
|
目镜
|
10×大视野、高眼点平场目镜，视场数Φ20（单位：mm）
|
|
物镜
|
有限远平场物镜：4×/10×/20×/40×/50×/100×（Dry）
|
|
观察筒
|
目镜观察筒与摄像头同时观察
|
|
物镜转换器
|
单孔/三孔转换器可选
|
|
粗微调焦装置
|
粗微同轴调焦，粗调行程30mm，微调每圈0.2mm，格值2µm，粗调带松紧调节
|
|
XY移动台
|
带开关磁力底座，三层机械移动台，吸力达125KG
|
|
光源电气
|
3W真彩LED，适配器、充电宝、手机（反充）、车载供电等设备供电
|
|
摄像接口
|
可调C-MOUNT适配器接口
|
|
数码摄像系统
|
可配置摄像装置（CMOS/CCD工业相机等）及软件系统
|
|
数码照相装置
|
可配置CANON、NIKON、OLYMPUS等多种数码相机
|
|
金相分析系统
|
Puda ImageView图像处理软件、专业金相组织评级软件等可选
|
产品型号
|
名称
|
PD20-1
|
PD20-2
|
PD20-3
|
PD20-4
|
PD20-5
|
|
主机（3WLED)
|
●
|
●
|
●
|
●
|
●
|
|
粗微同轴调焦机构
|
●
|
●
|
●
|
●
|
●
|
|
WF10×/18mm 平场目镜
|
●
|
●
|
|
|
|
|
WF10×/20mm 高眼点平场目镜
|
○
|
○
|
●
|
●
|
●
|
|
WF12.5X 目镜
|
○
|
○
|
●
|
●
|
●
|
|
单孔物镜接口
|
●
|
|
|
|
|
|
3孔倾角转换器
|
|
●
|
●
|
●
|
●
|
|
有限远平场金相物镜4×
|
○
|
○
|
○
|
○
|
○
|
|
有限远平场物镜10×
|
●
|
●
|
|
|
|
|
有限远平场物镜20×
|
○
|
●
|
|
|
|
|
有限远平场物镜40×
|
●
|
●
|
|
|
|
|
有限远平场金相物镜10×
|
|
|
●
|
●
|
●
|
|
有限远平场金相物镜20×
|
|
|
●
|
●
|
●
|
|
有限远平场金相物镜40×
|
|
|
●
|
●
|
●
|
|
有限远平场金相物镜50×
|
○
|
○
|
○
|
○
|
○
|
|
有限远平场金相物镜100×
|
○
|
○
|
○
|
○
|
○
|
|
XY移动台带开关磁力底座
|
○
|
●
|
●
|
●
|
●
|
|
三通摄像接口
|
|
○
|
●
|
●
|
●
|
|
DC电源
|
●
|
●
|
●
|
●
|
●
|
|
5000MA充电宝
|
○
|
●
|
●
|
●
|
●
|
|
产品说明书
|
●
|
●
|
●
|
●
|
●
|
|
数码CCD 500万
|
|
|
●
|
●
|
|
|
WIFI数码CCD 500万
|
|
|
|
|
●
|
|
金相评级软件
|
|
|
|
●
|
|
|
打磨抛光设备
|
○
|
○
|
●
|
●
|
●
|
|
包装纸箱
|
|
|
|
|
|
|
泡沫包装
|
|
|
|
|
|
|
符号“●”为标准配置部件 “○”为选配部件
|
