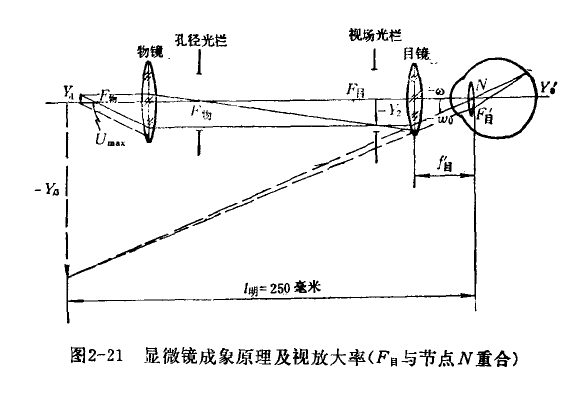

金相显微镜的成象系统主要是物镜系统和目镜系统。为了校正象差，目镜和物镜都是由两个或多个透镜组成的。为了便于讨论成象的基本原理，可以不考虑物镜、目镜的实际结构，而分别用两个凸透镜来代替它进行讨沦。显微镜的成象原理见图2—21。物体Y1放在物方焦点F外侧，物体的光线经过物镜成一放大倒立实象Y2于目镜物方焦点F目内侧，对目镜来说Y2是目镜的物。目镜的作用如同放大镜一样，将Y2再一次放大成一虚象Y3在明视距离处(第二次放大)。

　　这个第二次放大得象Y3相对原物Y1来说是倒立的。人眼通过显微镜观察时，看到得就是两次放大后的象Y3，象Y3又称为眼睛的物，最后成象Y0于网膜上，象Y3对人眼得视角为ω0，比用肉眼直接对物体Y2得视角ω要大许多倍，这就是显微镜能看清微小物体的道理。
　　把试样做完金相，再用金相显微镜拍金属表面照片，只有中间清晰其他地方模糊，再调清其他地方中间就模糊了。倍数越大越明显，这应该是试样表面不平造成的吧？但是试样本来就很小，想拍边缘部分，难以保证非常平啊。请问有什么改善的方法吗？换个光镜拍会不会好一点呢？
　　局部模糊是金相显微镜中一种常见的现象，造成这种情况的原因是样品表面不够平整，由于样品表面不在一个齐焦面上，所以只能把对焦点观察的很清晰，而不在同一对焦点高度的局部就会模糊。
　　解决办法是做试样镶嵌，不然就是只能拍高倍数的，把中间调清楚把不清楚的边缘截掉。不知道你的软件有没有景深扩展功能，使用EFI景深扩展功能，转动微调，在图片清晰的时候抓拍，再转动微调，再拍。一直将所有的清晰部分拍下，使用该功能，就是很清晰的图片了。
