在“偏光显微镜透镜的聚焦原理”中讲到，平行光线束沿着偏光显微镜透镜的主轴，或任意一条副轴射向显微镜透镜，经折射以后都将聚焦，现在要问:发散的光线经过凸透镜以后，是不是也会发生会聚?如果会聚，它将会聚在什么地方?这就是我们要解决的透镜成象问题。

    凸透镜成象

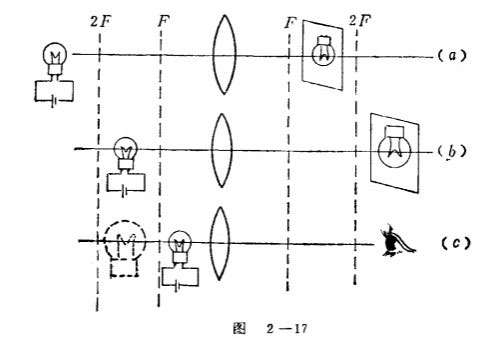

    先用凸透镜迎着太阳光，找出它的焦点位置，测出它的焦距F。然后在偏光显微镜透镜的主轴上放置一个点燃的小灯泡(见图2-17)。小灯泡灯丝很小，可以认为它是一个点光源，它均匀地向四周发出散射光。显微镜透镜的另一侧竖放一张白纸屏。

    这时候开始观察成象的情况:先把灯泡放得离透钝远一些，使它们之间的距离(物距u)大于偏光显微镜透镜焦距的两倍，也就是u>2f，然后把纸屏前后移动，到某一个位置的时候，屏上就得到一个缩小的，倒立的灯丝的象，这个象是从物体(灯丝)射出的光线，经过凸透镜拆射以后，在纸屏上会聚而成的。从各个方向都可以看到这个象的存在，这是物体(灯丝)的实象。

    这时候象的位置落在偏光显微镜透镜的焦点以外，两倍焦距以内的地方<见图2-17(a)>。把灯泡渐渐靠近凸透镜，这时候要把纸屏向右移动才能在屏上显出灯丝的实象来，而且灯泡离透镜越近(即物距u越小)，所成的象离开透镜就越远(象距υ越大)，屏上显出的象也越大、越暗。当物距等于透镜焦距两倍时(u=2f)，象的位找也恰好落在透镜另一侧两倍焦距的地方(υ=2f)，象仍然是倒立的实象，大小恰好跟物体(灯丝)相等。
