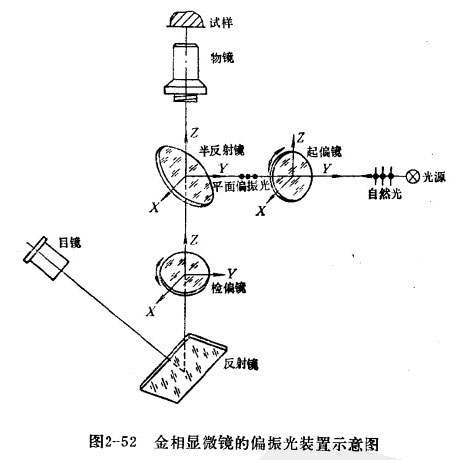

一般金相显微镜中的偏振光装置，只是在入射光程中及观察镜筒内各加入一块质量甚佳的人造偏振片(图2-52是其示意图)。

    国产立式和大型金相显微镜，都备有偏振光装置。这些都是在使用前才插入或接上的。但必须经过适当的调节，才能进行工作。

    使用前的调节，一般包括起偏镜的调节、检偏镜的调节、载物台机械中心的调节三个方面。目前常见的有偏振光装置的金相显微镜，其中的起偏镜和检偏镜中有一个的偏振轴方位在出厂时已调节并固定好，使用时只需调节另一个便可以了。虽然如此，我们还是叙述两个镜都需要调节的情况。

    起偏镜的调节

    调节时要求将起偏镜的偏振轴处于水平位里，以便使经起偏镜出来的平面偏振光的振动面与水平面平行，从而保证:1)从半反射镜上反射进入物镜的平面偏振光的光强最大，2)从半反射镜反射后的平面偏振光光矢E和起偏镜偏振轴平行。

    在图2-52中，为了强化立体感，特意标上直角座标XYZ，其中XY座标面为水平面，X轴为垂直于图面的水平方向。起偏镜平面和xz座标面平行，检偏镜平面和XY座标面平行。有了这种规定，上述对起偏镜调节的目的和要求可更明确地表达为:调节起偏镜的偏振轴位于X轴方位，以保证平面偏振光经半反射镜反射后光矢仍归在X轴方位振动，并且光强是最大的平面偏振光。

    这一步的调节，可以利用经过抛光的但未经浸蚀的不锈钢试样来进行。将试样放在载物台上，除去检偏镜(只装起偏镜)，从目镜内观察聚焦后试样磨面上反射光强度。转动起偏镜，反射光强度发生明暗变化，当反射光最强时，就是起偏镜满足上述要求的正确位置。
