XPL-40型偏光显微镜的照明光源系统包括电源变压器、6伏15瓦照明灯组、光源聚光镜等部件。这些部件，除电源变压器外，其余均安装在偏光显微镜底座内。

    1.照明灯组

    熟悉照明灯的结构，对安全使用及延长照明灯的寿命十分重要。插头上的一条导线用锡焊接在接线片上，接线片通过螺钉固定在电接头座上并且与灯泡螺纹套2连通(组成电流通路)。由于灯泡是靠灯泡座的螺纹旋在灯泡螺纹套上的，因此，灯泡螺纹套就成了灯泡的一个电极。插头上的另一根导线则靠螺钉连接于接线导向杆上，在接线导向杆上，套有电接头弹笼，导向杆顶端则旋入电接头。弹簧安装在电接头座中间的一个圆孔内。它的作用是使电接头压紧在灯泡的中央电极上。这样，两条导线便分别连通了灯泡的两个电极。把插头插入电源变压器内，接通电源后灯泡便会发亮。灯泡、灯泡螺纹套及电接头座等都装在灯座套筒内并用压圈固定。在灯座套简的后面，用灯座套及灯座套盖密封。

    此外，在灯座套的一个小孔中旋入了锥头固定螺钉。它的作用是:当把灯泡旋入灯泡螺纹套时，使电接头座不能沿着套筒轴线转动，能把灯泡座全部旋入到灯泡螺纹套内。灯座套筒的外圆柱面以及灯座套圈的内圆柱面都是加工成偏心的(偏心距为0.2毫米)。由于这两个圆往面相对于灯座套的中心轴线具有偏心距，当照明灯组安装在偏光显微镜底座的圆往形孔中后，转动灯座套圈(灯座套也随之转动)就可以锁紧或松开整个照明灯组，方便地调整照明灯组在偏光显微镜底座圆柱形孔中的位置，以改替照明状况或把照明灯组从显微镜底座中抽出。更换新灯泡后，需重新调整。

    2.光源聚光镜组

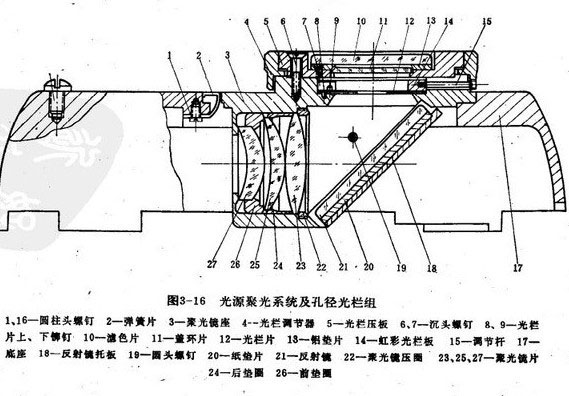

    光源聚光镜组由聚光镜片27, 25, 23组成(图3-16),按次排列在聚光镜座内。其中镜片27,25分别由前后聚光镜垫圈26, 24隔开，这些镜片和垫圈均靠加工有级纹的聚光镜压圈22压紧在聚光镜座内。照明灯组发出的光线，经过聚光镜组后成为锥形光束，经反射镜21的反射通过孔径光栏射出。反射镜和它后面的垫纸，靠反射镜托板18压紧，并用圆头级钉19与聚光镜座3紧固，结构比较筒单，拆装都很方便。
