高级型、中级型金相显微镜的照相装置，与显微镜主体相连接，出厂时已安装、调整好，使用时无需重新安装。但XJ-16型初级金相显微镜的ZX-2型显微摄影装置，是属随机附件，与主体显微镜分离，使用时要自行安装、调校。由于初次装调比较费时，故作如下简介。

    (1)支架构造

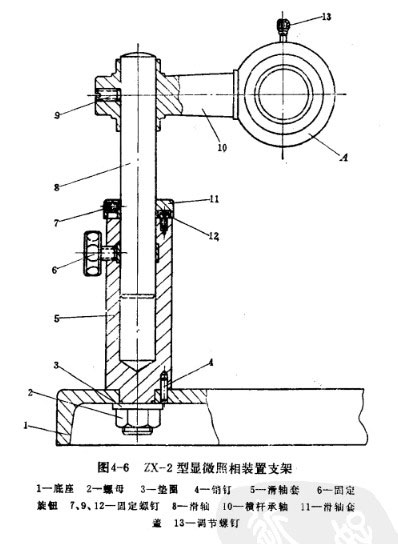

    图4-6是ZX-2型显微照相装置支架，金相显微镜主体安放在它的底座上，摄影装置靠横杆承轴支承。

    从图中可以看出，照相装置的支架是安装在底座1上的。滑轴套5通过螺母2与底座紧固。支架由滑轴套5,滑轴8,滑轴套盖11,横杆承轴10等件组成。滑轴上端的横杆承轴由螺钉9固定，滑轴中部的滑轴套盖由螺钉7紧固后，把滑轴插入滑轴套中，再用固定旋钮6把滑轴固定在滑轴套内。若把固定螺钉9拧松，则横杆承轴可绕滑轴转动，也可上下移动，以改变横杆承轴位置的高度。滑轴套盖是作为滑轴定位用的。

    (2)照相装置安装步骤

    ZX-2致显微照相装置的安装，可按下述步骤进行:

    1)先将金相显微镜放在底座1上，然后按显微观察的方法将显微镜调整好，保持粗动机构不变。

    2)卸下观察目镜，旋松目镜管下方的调节螺钉，把目镜管向左转动90°，使其与底座平行。在目镜管上套入挡光圈后插入6.7倍摄影目镜。

    3)松开固定旋钮6，将横杆承轴10向右转动一定角度后小心地移动金相显微镜，将目镜管伸入横杆承轴的圆孔内，使横杆承轴圆孔端面A与摄影目镜端面处在同一平面内，并上下移动滑轴8，使摄影目镜处在A面中央。然后把旋钮6拧紧，以固定滑轴位置。

    4)旋松滑轴盖螺钉7，转动滑轴套盖11，使滑轴套盖上的定位螺钉与清轴套上的定位螺钉12相碰，然后拧紧固定螺钉7，扰把滑轴盖固定在滑轴上了。以后只要不松动固定螺钉7，即使将固定旋钮6旋松，也很容易找回原来的工作位置。

    5)摄影对焦装置的T型连接座套在横杆承轴上，并用调节螺钉13紧固，便可开始摄影对焦工作。
