(1)偏光显微镜的光学镜片发雾

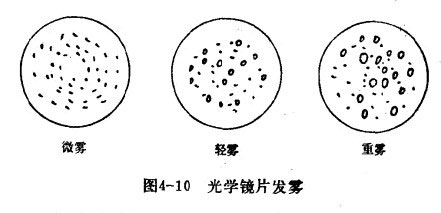

    偏光显微镜的光学零件表面，有时会呈现象微小“露水”似的一层物质，这些物质有的是水滴或矿物盐的水溶液，有的是在水溶液上覆盖了油脂层。不论它以“露水”，状或干的堆积物形式存在于光学零件表面，都通称为“雾”。如图4-10所示。

    雾可分为油性的、水性的和油水混合的三种。

    油性雾主要是油脂的污染、扩散、挥发到光学零件表面而成。油性物与玻璃表面有很强的亲合力，使油质在玻璃表面上保持一层油分子层。该分子层与玻玻表面的水、二氧化碳和有机物起化学变化而形成牢固的脏物膜层。随着时间的延长，它们有的便重新吸引，聚合成为油性雾。

    水性雾是由于潮湿的大气在温度急剧变化下，于光学零件表面形成的微小颗粒状水湿性雾滴。它的成因复杂。在仪器密封性不好，内部湿度大时往往出现仪器内部湿度超过室内空气湿度的现象。一旦外界温度突然下降时，就会在光学零件表面投结成微小水珠。如果零件表面有擦痕和尘粒等结雾核心，会很快形成水性雾。

    化学稳定性差的玻璃，会在潮湿空气作用下产生水解，析出金属盐，又吸收空气中的二氧化碳而混合成溶滴。水解作用持续的时间越长，溶滴浓度越大。当达到饱和时，就在玻璃表面形成一层擦不掉的斑点，即透明度差的水性雾。

    在透射光下观察水性雾，呈灰色半透明状态。严重的水性雾会使光学零件失去透明性。

    (2)附着物

    偏光显微镜仪器内部的光学零件上附着的灰尘、油脂、金属屑、漆屑和棉花纤维等物，统称为附着物。附着物的存在，会妨碍偏光显微镜仪器正常工作。

    产生附着物的原因有:

    1)仪器密封不良，或装配时不清洁，使外部灰尘侵入仪器内部。

    2)仪器使用过程中受震后，使内部残留的金属屑、漆屑等掉落在镜片上。

    3)仪器使用环境温度过高，使润滑脂熔化而落在镜片上。

    (3)脱胶

    胶合的光学零件，若胶合面的胶层裂开，就称为脱胶。

    出现脱胶的光学零件，会使成象质量降低，严重时使偏光显微镜不能使用。

    脱胶的原因有:

    1)因胶层与玻璃的膨胀系数不一致，温度剧烈变化时产生应力而开脱。

    2)偏光显微镜胶合的光学零件在金属框内受压太紧，受力不均或受到较大的振动与冲击，使胶层裂开。

    3)擦拭时，溶液侵入胶合层而使胶层溶解，或胶合时胶合面擦拭不净，没有胶牢。

    (4)划伤、裂纹和破碎

    划伤多产生在外部光学零件上，其表面呈一道道痕迹。这是擦拭时没有先将镜片表面灰尘除去，或攘布不干净所致。
    裂纹和破碎是由于仪器受到强裂的震动、撞击或温度急剧变化、局部受高温影响所引起的。偏光显微镜的光学零件产生裂纹会影响亮度和成象质量，零件破碎则使仪器不能使用。

    (5)分划板刻线脱色

    若分划板填色剂脱落，会影响观察及读数。这是由于擦拭分划板时沾溶液过多或用力过大的缘故，也许是由于填色剂质量不好，时间长了自然脱落所致。
