探索体视显微镜的发展历史及光学原理
发布人：发布时间：2015/4/8
体视显微镜是人们身边再熟悉不过的仪器产品，该仪器的广泛应用促使了我们的微观世界变化产生了很大的影响力，此次大家就同普丹仪器来探索体视显微镜的发展历史及基本光学原理。
在公元前一世纪，人们就已发现通过球形透明物体去观察微小物体时，可以使其放大成像。后来逐渐对球形玻璃表面能使物体放大成像的规律有了认识。
1.透镜的性能 透镜是组成体视显微镜光学系统的最基本的光学元件，物镜目镜及聚光镜等部件均由单个和多个透镜组成。依其外形的不同，可分为凸透镜(正透镜)和凹透镜(负透镜)两大类。 当一束平行于光轴的光线通过凸透镜后相交于一点，这个点称"焦点"，通过交点并垂直光轴的平面，称"焦平面"。
2.折射和折射率 光线在均匀的各向同性介质中，两点之间以直线传播，当通过不同密度介质的透明物体时，则发生折射现象，这是由于光在不同介质的传播速度不同造成的。当与透明物面不垂直的光线由空气射入透明物体(如玻璃)时，光线在其介面改变了方向，并和法线构成折射角。
焦点有两个，在物方空间的焦点，称"物方焦点"，该处的焦平面，称"物方焦平面"；反之，在象方空间的焦点，称"象方焦点"，该处的焦平面，称"象方焦平面"。 光线通过凹透镜后，成正立虚像，而凸透镜则成正立实像。实像可在屏幕上显现出来，而虚像不能。
产品特点：
产品用途

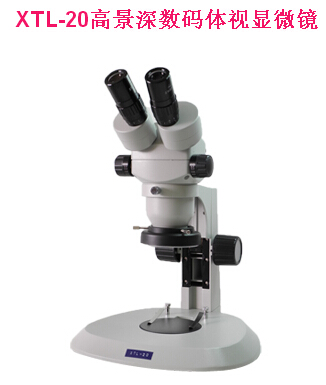

XTL-20体视显微镜具有较大的变倍比，从低倍到高倍连续变倍全程清晰无闪动，大景深，长工作距离；配件齐全，可配各种底座和万能支架；适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等，配测量软件可以测量各种数据。
产品规格
|
规格参数
|
XTL-20
|
|
光学系统
|
斜路光学系统
|
●
|
|
光学部件
|
目镜头
|
双目水平倾斜45°±6屈光度
|
●
|
|
三目水平倾斜45°±6屈光度
|
|
|
双目瞳距调节 ： 52--76mm
|
●
|
|
目镜
|
倍数
|
视场
|
●
|
|
10×
|
Φ23
|
|
物镜
|
连续变倍
|
工作距离
|
|
1~6.5×
|
118mm
|
|
放大倍数
|
10×~65×(可升级至390×)
|
|
底座支架
|
手轮调焦
|
100mm
|
|
镜体安装孔径
|
Φ76mm
|
|
圆形载物台
|
中心工作台直径：φ95mm
|
|
光源
|
外置光源
|
220V
|
|
可升级配件
|
目镜
|
10×(带刻度)
|
○
|
|
15×/20×/30×
|
○
|
|
附加物镜
|
0.37×/0.5×/0.7×/1.5×/2×
|
○
|
|
CCD适配镜
|
1×/0.5×/0.3×
|
○
|
|
底座支架
|
各种规格底座支架选择
|
○
|
|
移动平台
|
X-Y移动平台
|
○
|
|
光源
|
LED环形灯
|
○
|
|
单/双光纤冷光源
|
○
|
|
应用软件
|
二维测量软件
|
○
|
|
数码成像系统
|
CCD适配镜
|
○
|
|
PUDA 300万像素数字摄像器
|
|
注解：●为标配、○为可升级配件
|
|
主要光学参数
|
目镜
|
物镜
|
主机
|
加0.37X大物镜
|
加0.5X大物镜
|
加1.5X大物镜
|
加2X大物镜
|
|
1X~6.5X
|
0.37X~2.4X
|
0.5X~3.3X
|
1.5X~9.8X
|
2X~13X
|
|
10X
|
总倍率
|
10X~65X
|
3.7X~24.1X
|
5X~32.5X
|
15X~98X
|
20X~130X
|
|
视场数(mm)
|
Φ23~Φ3.5
|
Φ62.2~Φ9.6
|
Φ46~Φ7
|
Φ15.3~Φ2.3
|
Φ11.5~Φ1.8
|
|
15X
|
总倍率
|
15X~97.5X
|
5.55X~36.1X
|
7.5X~48.8X
|
22.5X~147X
|
30X~195X
|
|
视场直(mm)
|
Φ17~Φ2.6
|
Φ45.9~Φ7.1
|
Φ34~Φ5.2
|
Φ11.3~Φ1.7
|
Φ8.5~Φ1.3
|
|
20X
|
总倍率
|
20X~130X
|
7.4X~48.1X
|
10X~65X
|
30X~196X
|
40X~260X
|
|
视场直(mm)
|
Φ14~Φ2.2
|
Φ37.8~Φ5.8
|
Φ28~Φ4.2
|
Φ9.3~Φ1.4
|
Φ7~Φ1.1
|
|
30X
|
总倍率
|
30X~195X
|
11.1X~72.2X
|
15X~97.5X
|
45X~294X
|
60X~390X
|
|
视场直(mm)
|
Φ9~Φ1.4
|
Φ24.3~Φ3.7
|
Φ18~Φ2.7
|
Φ6~Φ0.9
|
Φ4.5~Φ0.7
|
|
工作距离(mm)
|
118
|
275
|
195
|
50
|
35
|
仪器成套性
|
仪器成套性
|
|
⑴仪器主机1台
|
⑷目镜2个
|
⑺眼罩2个
|
⑽滤色片1片
|
⒀ 仪器防尘罩1个
|
|
⑵目镜筒1组
|
⑸分划目镜0个
|
⑻载物片2个
|
⑾国标电源线1根
|
⒁随机文件档案1套
|
|
⑶物镜头1个
|
⑹测微尺0片
|
⑼工件压簧片1组
|
⑿备用灯泡1只
|
|
数码应用方案配置
|
XTL-20C电脑摄像系统
|
XTL-20D数码相机摄像
|
|
⑴
|
XTL-20三目连续变倍体视显微镜
|
⑴
|
XTL-20三目连续变倍体视显微镜
|
|
⑵
|
高质量CCD适配镜
|
⑵
|
专业数码相机延迟镜
|
|
⑶
|
PUDA 300万USB型进口芯片显微镜摄像机(采用美国APTINA高性能芯片组/ USB2.0 高速通讯，高分辨率、完美的色彩还原处理/ Ultra-Fine专利色彩渲染技术)
|
⑶
|
1000万像素数码像机(推荐Nikon/Sony)
|
|
⑷
|
ToupView专业的图像软件
|
|
|
