在设计金相显微镜的光源时，总是希望既要光源装里的结构简单，又要使光能得到充分利用，以便满足金相显徽观察、投影、摄影及各种照明方式的要求。

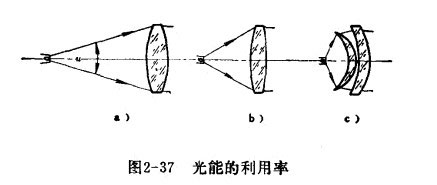

    因光源发光体向四周发射出光线，能为我们利用的只是投射到聚光镜上的那部分。光源离聚光镜越远、聚光镜的通光孔径越小，则光能的利用率越低(见图2-37a)。光源与聚光镜的距离越近、聚光镜的通光孔径越大，则光能的利用率越高(见图2-37 b )，因此，提高光能的利用率的有效途径是使光源靠近聚光镜，并且使聚光镜有尽量大的通光孔径，也就是使孔径角U越大越好。所以金相显微镜的光源聚光系统往往采用正弯月形的透镜组(见图2-37 c )，以便提高光能的利用率，在“偏光显微镜透镜的光学结构”中有简单介绍。采用低压钨丝灯作光源的金相显微镜，用此种聚光镜组为多。

    必须注意，对于亮度大，温度高的光像，其光源装置需具有良好的散热结构，光源也不能过于靠近聚光系统，以免聚光系统受高温影响而破裂。
