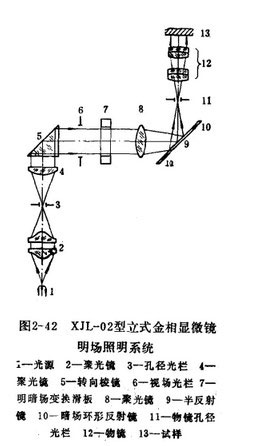

XJL-02型立式金相显微镜既有明场照明也有暗场照明。调换这两种照明方式比较简便。图2-42是其明场柯拉照明系统。
    这一型号的金相显微镜是按任意机械筒长设计的，此类物镜的共扼距离为无穷大，即试样应放在物镜前焦面上。

    从图2-42可以看出，光源1经聚光镜2成象在孔径光栏3上，而照明系统孔径光栏3和物镜孔径光栏11又是共扼的，因此，调节孔径光栏3的大小可以控制从试样13进入物镜12的成象光束孔径角的大小。孔径光栏3放在聚光镜4的物方焦平面上，而物镜孔径光栏11放在聚光镜8的象方焦平面上。这样安排不仅保证了孔径光栏3和物镜孔径光栏11是共轭的，而且从聚光镜4到聚光镜8之间光线又是平行的。这对于由金相显微镜的明场照明改换为暗场照明极为方便，只要在视场光栏6后面安一个明暗场变换滑板7。

    暗场照明时将平行光束变为扩大的环状光束入射到暗场环形反射镜10上便可。此外，视场光栏6在聚光镜8的物方焦平面上，试样13在物镜12的物方焦平面上，因此视场光栏6和试样13表面也是共扼的。调节视场光栏6的大小，可以改变试样上的被照明范围，而明暗场变换滑板，在明场下使用的那一部分实际上是一个透光圆孔，在暗场照明使用的那一部分则比较复杂。
