(XJ-16型金相显微镜的照明系统

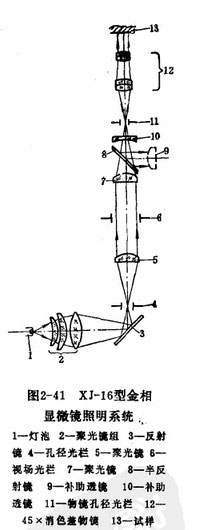

    国产XJ-16型(或XJB-1型、4X型)金相显微镜是工厂里进行金相检脸时使用得最广泛的一种初级型金相显微镜。它的照明系统属于明场柯拉照明，见图2-41。将图2-41与图2-39比较，可知其主要差别是，1)在“金相显微镜的临界照明与柯拉照明”图2-39中聚光镜5只有一个，而在图2-41中分离为相距较开的聚光镜5、7两个，2)图2-41的照明系统中加入了补助透镜10。

    如果去掉图2-41中的聚光镜5及补助透镜10，则就与图2-39的照明光路一样。可见它是河拉照明系统。所以把图2-39中的聚光镜5分离为两个的主要目的是使孔径光栏4和物镜孔径光栏11有如图所示这样的共扼关系，在机械结构上便可利用底座来安装光栏。同样，加入补助透镜10是为了把光程拉长，以便既符合机械筒长160毫米的要求，又有足够的位里安装半反射镜、转向棱镜等，以满足光学机械布局上的需要。
