MM-80大型金相显微镜主要由以下六部分构成。

    1)载物台

    能作360°旋转，最小读数值为°，也可在任一角度内将载物台卡紧。同时载物台能作纵横向移动，可读得移动值为0.1毫米。

    2)金相显微镜主体

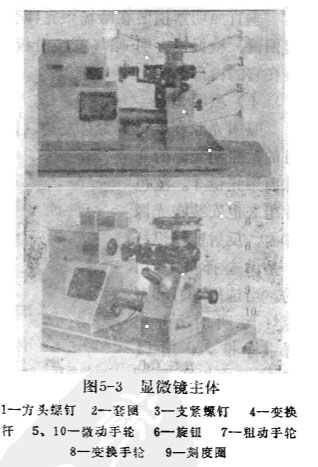

    主体外形见图5-3所示。图中的方头螺钉1是供调整载物台的机械中心与金相显微镜光轴重合之用的。在载物台的下方，装有暗场聚光镜及二只暗场套圈2，一只用于PC10 x物镜，另一只用于PC25x物镜。在目镜管下方，装有支紧螺钉3，供紧定目镜简之用。主休下方装有微动手轮5, 10,微动手轮上有一刻度圈9，格值为0.002毫米。在微动手轮5旁边，有一微动遥控变换杆4，推上变换杆时，可作远距离操作微动机构用，拉下变换杆时，则使微动遥控系统脱开，远距离操作手轮就不起作用了。粗动手轮7安装在主体的右边，其上有一锁紧旋钮，供支紧粗动机构之用。主体的右边还装有五角棱镜变换手轮8。利用目镜观察时，将五角棱镜旋入光路，作投影观察或摄影时，则通过旋转该手轮将五角棱镜旋出光路。

    3)垂直照明器

    垂直照明器横装在暗场聚光镜套圈2的下方，孔径光栏、起偏镜、检偏镜、明-暗场变换滑板、平面半反射镜等都安装在它的内部。

    3)垂直照明器

    垂直照明器横装在暗场聚光镜套圈2的下方，孔径光栏、起偏镜、检偏镜、明-暗场变换滑板、平面半反射镜等都安装在它的内部。

    4)照明光源

    照明光源在金相显微镜主体左边。与垂直照明器相对的是照明光源的非球面聚光镜。滤色片组也安装在光源体内。反射镜操纵杆是供选择光源用的。当选用SQ150型氙灯照明时，可把操纵杆推入，用12伏50瓦白炽灯照明时，可把操纵杆拉出。光源箱体后面是灯室，一边安装高压氙灯，一边装白炽灯，灯室背面是接线往及光源调整机构等。
