一、光的焦点与像的形成

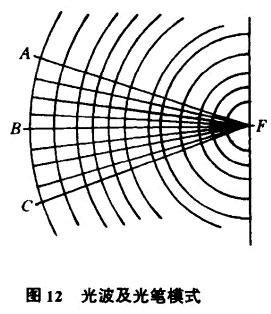

    集合光向一点集合，散开光由一点向四周散开，其中一部分光锥形态呈笔状(图12)，故称光笔，光笔的光会聚之点称为焦点。

    光线通过反射和折射后形成的像是根据人射光线、屈光介质、人射角和反射角的大小不同而形成的不同成像。

    光经过凸偏光显微镜透镜折光集中于一点可使物体变焦而燃烧，此时形成的焦点为实性焦点，亦称阳性焦点;光线经凹透镜的折射后是散开的，但沿光线向相反方向延长做虚设的光径路线，此虚线会聚之点称虚性焦点或阴性焦点。由此，像的形成一般分为实像和虚像2种。

    1.实像:光线从一发光体发出后，经过反射或折射，光线向另一点会聚、此点是原来的光源的实像。

    2.虚像:光线从一发光体发出后，经过反射或折射后，光线如同从另一点所发出，此点便是原来的光源的虚像。

    二、偏光显微镜透镜

    具有屈光作用的镜片，称为偏光显微镜透镜。透镜是由玻璃或其他物体所组成，其一面或两面成弧形。透镜一般分为球面透镜和圆柱透镜2种。

    (一)球面镜

    是圆球的一部分，其反射面是球面的反射镜。圆球的中心是球面镜的曲率中心。球面镜曲率中心与顶点的连线称球面镜的轴。凡与球面镜轴平行的光线，到达镜面时必定要发生反射，光线或向轴上一点会聚或从此点发散，此点即为球面镜的主焦点，常用F表示。由主焦点到镜面顶点的距离，称镜面的焦距。

    光学焦距是从球面镜的顶点开始，沿镜轴测到主焦点。若从顶点到主焦点的方向与人射光的方向相反，用十表示;若从顶点到主焦点方向与之相同，用一表示。前者代表凸面镜，后者代表凹面镜。

    球面偏光显微镜透镜上各径线的弯曲度相同，故其各径线的屈光力相等。
