在植物学实验课中，经常需要使用光学偏光显微镜(以下简称显微镜)观察植物体内的各种结构。虽然大部分同学在中学已使用过显微镜，但有关显微镜的构造和正确的使用方法还没有完全幸握。因此，在使用显微境之前，必须认真复习并掌握显微镜的构造和使用方法，才能更好地发择显微镜的作用，进免发生损坏。

    偏光显微镜和压破盖玻片等事故。

    一、偏光显微镜的构造

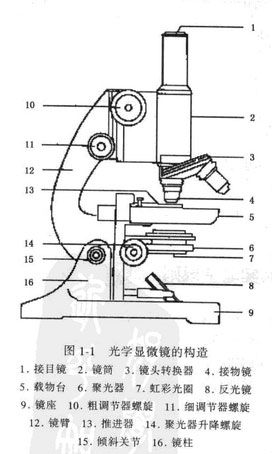

    显微镜可分为光学系统和机械装置两部分(图1一1)。

    (一)光学系统

    (1)物镜:放大倍数越高越长。接近标本，因此也叫接物镜。物镜安装在镜筒的下端。它的作用是将标本作第一次放大，然后再由目镜将第一次放大的像作第二次放大。

    物镜是决定偏光显微镜性能的最重要部件，即决定分拼力的高低，偏光显微镜越好，分辨力越高。

    分拼力是指分脚细微结构最小间隔的能力。人眼的分辨力为100μm，显微镜的分辨力以下式计算:

                          R=0.61λ/NA

    R指两个微点间的距离，R越小，分辨力越高，λ为光波波长，NA为镜口率。目前在实用范围内物镜的最大镜口率为1.4.而可见光最短波长为0.41.m，代入公式则:

                          R=0.61x0.4/1.4=0.17

    由此可见，光学偏光显微镜的最大分辨力约为0.2μm.差不多为可见光最短光波的一半。

    通常物镜分为三种:放大倍数10倍(lox)以下的叫低倍镜;放大倍数20倍(20 x)左右的叫中倍镜;放大倍数40-65倍(40x-65x)的叫高倍镜。此外还有一种放大倍数为90-100倍的叫油镜。

    在每个物镜上除标有放大倍数外。还标有其他效值，如10倍镜上标有10/0.25和160/0.17等。此处10为物镜的放大倍数0.25为镜口率，160为镜简长度，0.17为盖玻片的厚度，两者单位均为毫米(mm)。

    放大倍效低的物镜，构造越简单，热距越长;反之，放大倍数高的，构造越复杂，焦距越短。物锐和标本的盖玻片上面的距离称为工作距离，物镜的工作距离和物镜的放大倍数有直接关系，放大倍数大的工作距离短，放大倍教小的工作距离长。因此，在使用高倍镜时，由于工作距离短，要特别注意不要使物镜直接碰到标本片，以免损坏镜头。

    (2)目镜:安装在镜简上端，作用是把己经被物镜放大了的物像进一步放大。它相当于一个放大镜，并不增加偏光显微镜的分辨力，一般常用的目镜放大倍数为4-20倍。

    (3)聚光器:载物台中央，通光孔下方的聚光镜和可变光附合称聚光器，获光镜相当于一组凹透镜，可汇集来自内代光X的光(或反光镜反射的光)。可变光阑又叫虹彩光圈，位于摄光镜下方，由十几片金属薄片组成，中心部分形成圆孔，推动虹彩光圈的把手。可以随愈调节圆孔的大小，选择适当的光强。

    (4)照明器:也称内跪光源，通常采用高亮度、高效率的卤素灯和非球面聚光镜。

    (5)反光镜:没有照明器的偏光显微镜都有反光镜，即安放在镜住或谈座上的圆形平凹双面键，可作各方向转动，对准光谏(采自然光或灯光)，把光线反射到聚光器。平面镜只具反光作用，凹面兼具反光和取光作用，通常光线较弱时使用凹面镜，强光时用平面谈。

    (二)机械装置

    (1)镜座:偏光显微镜最下方的底座，它支持显微镜的全部重量，并使显微镜能平稳放置桌面上。

    (2)镜臂:连接镜简和载物台，并为移动偏光显微镜时手执处。

    (3)镜简:目镜下方的空圆简。

    (4)转换器:位于镜筒下方，可同时安放3-4个不同倍率的接物镜，根据需要而转换使用。

    (5)载物台:连接于镜价下端之方形或圆形平台，用来放谈玻片。中央有一通光孔，光线由此通过。载物台上有推进器，便于移动玻片进行观察。

    (6)调焦装置:镜臂上端有大小各一对螺旋，用来升降镜筒以调整焦距。大的为粗准焦螺旋，也称粗调节器螺旋，旋转一周可升或降镜简10mm。小的是细准焦螺旋，也称细调节器螺旋，旋转一周可使镜筒开或降0.1mm，另一类偏光显微镜是通过升降毅物台来调焦的，故调焦螺旋在镜臂下端。
