电子偏光显微镜以及其他重要的电子光学仪器中，几乎总是采用磁透镜聚焦，这是因为与静电透镜相比，磁透镜有许多优点:它的像差系数比较小，能提供优良的图像:它对环境的敏感性要求较小等等。

    磁透镜有3种结构:①单由多层线圈组成的弱磁透镜，它的安匝数为IN，磁通量密度B较均匀地分布在整个空间;②由线圈和减小磁漏的软铁壳组成的弱磁透镜，③由线圈加软铁壳及使磁场更集中的软铁的极靴组成的强磁透镜，这种透镜中极靴的间隙和开孔很小，透镜的强度就很强。

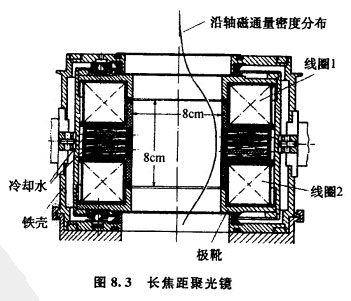

    电子偏光显微镜中用到的磁透镜都是第3种结构，即由线圈、铁壳和极靴组成。只是极靴的间晾和孔径不同，透镜的强度有所不同，物镜和投影镜为强磁透镜，它们有很高的放大倍数，聚光镜相对较弱，而中间镜更弱一些。图8.3-8.5是几个实际磁透镜的简化剖面图。图8.3是一种长焦距聚光镜，它的焦距f和球差系数Cs的大小在同一数量级上，间隙s和极靴孔直径D都是8cm。

    它的线圈分成两部分，图中标以线圈1和线圈2，它们之间通以冷却水的管道。图8.4中给出的是一种称为VONARDENNE型的物镜，它的极靴系统是由极靴1和极靴2组成，它们被非磁性隔离片连接插人到图中分别标以1和2的透镜铁壳的中心部分，由于极靴的间隙和孔径都非常小，所以结构中增加了图中的两个抽真空的通道1和2，有了它们，抽真空的速度比单从中心通道抽要快得多。因为电子偏光显微镜的观察物是放在物镜磁场中，接近焦点的位趁(图中没有绘出)，在更换样品时，物镜内的真空是要被破坏的，为了不影响整个显微镜镜体内的真空度，结构中用两个可移动真空阀门1和2来隔断物镜与整个镜体的通道。更换好样品后，先预抽物镜处的真空，然后打开可移动真空阁门1和2，使物镜和整个镜体相通。
